 개요 |
|
|
 |
3상 비선형 부하에서 발생하는 고조파를 IEEE-Std.519 관리 규제치 이하로 저감 | |
| |
| 적용 |
|
|
|
3상 6펄스용 정류기, 인버터, UPS, HVDC System, AC/DC Drivers. Elevators 등 | |
| |
| 특징 |
|
|
|
Passive Filter 의 C값보다 상당히 적은 C값으로 계통의 공진 우려가 없음. |
|
부하량의 변동에도 관리 규제치 이하로 고조파 저감. |
|
Passive Filter 나 Acrive Filter보다도 외형 크기가 작아 설치가 용이. | |
| |
| IEEE-Std.519 고조파 전류 규제치 |
| Isc / IL |
<20 |
20<50 |
50<100 |
100<1000 |
>1000 |
TDD
(Total Demand Distortion) |
5% |
8% |
12% |
15% |
20% | |
| * Isc / IL : 단락전류비율(단락전류/부하전류), TDD : 고조파 종합수요왜형율 |
| |

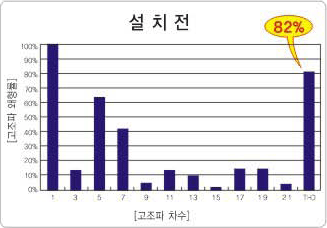

| 고조파 실측 - 개선전 |
 |
| |

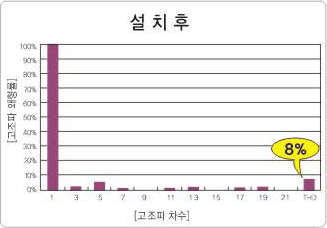

| 고조파 실측 - 개선후 |
 |
| |
| 설치 DIAGRAM |
|
 | |
| |
| |
|
 |
|
|
| 제품사양 |
|
|
|
|
|
|
|
|
|
상 수 : 3상 3선 |
|
주파수 : 60Hz, 50Hz |
|
용 량 : 6~800A |
|
정격전압 : 220V,380V,440V |
|
절연계급 : F, H 종 |
|
냉각방식 : AN, FA |
|
특 징 : 8%-ITHD, 12%-ITHD |
|
| |
| |
 |
|

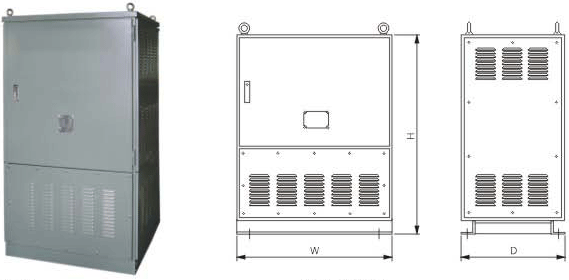

| DIMENSION |
단위 : mm |
Max.
전류(A) |
8%-ITHD |
| 220V |
380V |
440V |
| 6 |
MHI82006 |
MHI83006 |
MHI84006 |
| 8 |
MHI82008 |
MHI83008 |
MHI84008 |
| 11 |
MHI82011 |
MHI83011 |
MHI84011 |
| 14 |
MHI82014 |
MHI83014 |
MHI84014 |
| 21 |
MHI82021 |
MHI83021 |
MHI84021 |
| 27 |
MHI82027 |
MHI83027 |
MHI84027 |
| 34 |
MHI82034 |
MHI83034 |
MHI84034 |
| 44 |
MHI82044 |
MHI83044 |
MHI84044 |
| 52 |
MHI82052 |
MHI83052 |
MHI84052 |
| 66 |
MHI82066 |
MHI83066 |
MHI84066 |
| 83 |
MHI82083 |
MHI83083 |
MHI84083 |
| 103 |
MHI82100 |
MHI83100 |
MHI84100 |
| 128 |
MHI82120 |
MHI83120 |
MHI84120 |
| 165 |
MHI82160 |
MHI83160 |
MHI84160 |
| 208 |
MHI82200 |
MHI83200 |
MHI84200 |
| 240 |
MHI82240 |
MHI83240 |
MHI84240 |
| 320 |
MHI82320 |
MHI83320 |
MHI84320 |
| 403 |
MHI82400 |
MHI83400 |
MHI84400 |
| 482 |
MHI82480 |
MHI83480 |
MHI84480 |
| 636 |
MHI82630 |
MHI83630 |
MHI84630 |
| 786 |
MHI82780 |
MHI83780 |
MHI84780 | |
| DIMENSION |
단위 : mm |
Max.
전류(A) |
12%-ITHD |
| 220V |
380V |
440V |
| 6 |
MH1I22006 |
MHI123006 |
MHI124006 |
| 8 |
MHI122008 |
MHI123008 |
MHI124008 |
| 11 |
MHI122011 |
MHI123011 |
MHI124011 |
| 14 |
MHI122014 |
MHI123014 |
MHI124014 |
| 21 |
MHI122021 |
MHI123021 |
MHI124021 |
| 27 |
MHI122027 |
MHI123027 |
MHI124027 |
| 34 |
MHI122034 |
MHI123034 |
MHI124034 |
| 44 |
MHI122044 |
MHI123044 |
MHI124044 |
| 52 |
MHI122052 |
MHI123052 |
MHI124052 |
| 66 |
MHI122066 |
MHI123066 |
MHI124066 |
| 83 |
MHI122083 |
MHI123083 |
MHI124083 |
| 103 |
MHI122100 |
MHI123100 |
MHI124100 |
| 128 |
MHI122120 |
MHI123120 |
MHI124120 |
| 165 |
MHI122160 |
MHI123160 |
MHI124160 |
| 208 |
MHI122200 |
MHI123200 |
MHI124200 |
| 240 |
MHI122240 |
MHI123240 |
MHI124240 |
| 320 |
MHI122320 |
MHI123320 |
MHI124320 |
| 403 |
MHI122400 |
MHI123400 |
MHI124400 |
| 482 |
MHI122480 |
MHI123480 |
MHI124480 |
| 636 |
MHI122630 |
MHI123630 |
MHI124630 |
| 786 |
MHI122780 |
MHI123780 |
MHI124780 | | |
| |
|
|
*상기 치수는 상세 사양 등에 따라 다소 변경될 수 있습니다.
*표기되지 않은 규격은 당사 기준에 따라 제작됨으로 별도로 문의하여주시기 바랍니다. |
| |
|
|
|
|
|
|
|
|
